【軌道交通】軌交14號線9標盾構區間全線貫通，成功實施130棟建筑物的“極限穿越”
備受關注的在建14號線，近日又有重大進展。被稱為“14號線最難項目之一”的上海軌交14號線9標建設，近日實現盾構區間全線貫通。這個區域位于市中心的靜安寺一帶，施工場地距離眾多建筑物的距離很近，其中距離最近的僅7米。建設者在該區域施工期間，盾構機一共穿越了130棟建筑物，安全無誤，成功實施了“極限穿越”。
所謂“軌交14號線9標盾構區間”，包括兩個部分，即：武定路-靜安寺站區間、靜安寺站-黃陂南路站區間。其中，靜安寺站-黃陂南路站區間盾構從中間風井始發，分別向靜安寺站、黃陂南路站兩個方向分別推進。

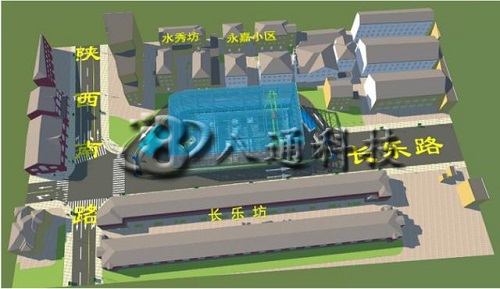

具體而言，中間風井-黃陂南路站區間隧道全長1212米，中間風井-靜安寺站區間隧道全長1416米，武定路-靜安寺站區間隧道全長948米。由于14號線9標地處市中心，施工場地極其狹小，工況條件十分復雜，沿線保護性建筑物眾多。施工處距離周邊建筑物的情況，一看下面兩張示意圖就能一目了然：

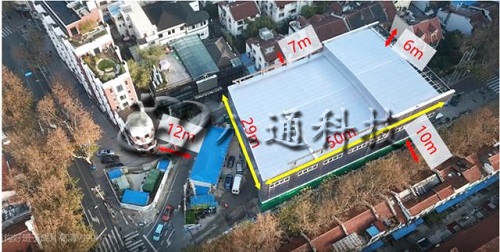

施工時，周邊環境十分復雜，從上面的第一張示意圖中可以看到：中間風井施工場地距離北側建筑僅7米，距離南側建筑僅10米。
據了解，施工期間，盾構穿越了建筑物130棟，其中歷史保護建筑66棟，還成功穿越7、12、13號線、世博電力隧道、南北高架等，做到了“微擾動、零修復”。
同時，區間隧道穿越遭遇復雜土層，涉及上下疊交隧道施工及小半徑隧道施工，施工難度也有加劇。

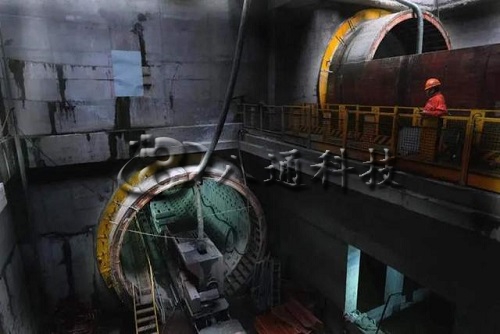

此外，各區間隧道盾構的始發與接收環境也比較差，都是在穿越的同時進行，如中間風井-黃陂南路站區間，其左右行線都是在上穿世博電力隧道與南北高架樁基時同時進洞，極具風險性。
建設者直面施工“大考”，建設團隊眾志成城，在重重險阻中完成了“火柴盒里造地鐵”、“螺螄殼里做道場”。他們結合現場實際情況，不斷模擬實踐摸索，最終制定了一系列以質量創優為核心的措施，同時做到精細化施工，強化施工參數控制，落實任務分解到人，對每個階段實行“預測-精控-嚴防”，最終“化險為夷”，確保區間6臺盾構機在復雜環境下完成穿越并成功接收。在建14號線工程，它西起嘉定封浜東至浦東金橋，貫穿上海城區市中心，途經嘉定區、普陀區、靜安區、黃浦區和浦東新區，正線全長38.514公里，共設地下車站31座，其中6站6區間與東西通道工程合體共建。14號線為八節編組大客運量全自動駕駛線路，可與軌道交通網絡中其他13條軌道交通線路換乘。
該工程盾構區間總長57.8公里，共計62個盾構區間，總共投入60臺盾構，自2017年4月1日第一臺盾構開始推進，歷時1369天完成了全線區間盾構貫通。
據了解，14號線全線區間盾構共20次穿越運營軌道交通線路。長樂路風井——靜安寺站區間，長距離砂性土中掘進，先后上穿12號線，下穿7號線，穿越歷史建筑保護群。豫園站——陸家嘴站區間為14號線過江隧道，隧道最大埋深約40米，是上海地鐵隧道埋深之最，先后下穿沿線眾多建筑物、下穿外灘通道及其樁基、下穿黃浦江及兩岸防汛墻等。通過精心管理、精細施工、精密監控，已經成功實現“靜默”穿越，沉降均控制在毫米級！
編輯：張潔萍
